怎样根据SDIO时序图进行电路设计？

根据 SDIO 时序图进行电路设计时，需要从信号完整性、时序匹配、电源管理和 EMI（电磁干扰）等多方面综合考虑。以下是具体的设计步骤和关键点：

1. 理解 SDIO 时序的关键参数

• 时钟频率：

• 标准模式：最高 25MHz（CLK 周期 40ns）。

• 高速模式：最高 50MHz（CLK 周期 20ns）。

• 超高速模式：最高 104MHz（CLK 周期 9.6ns）。

• 建立时间（Setup Time）：数据在 CLK 上升沿前必须稳定的时间（通常≥2ns）。

• 保持时间（Hold Time）：数据在 CLK 上升沿后必须保持稳定的时间（通常≥1ns）。

• 总线翻转时间（Bus Turnaround Time）：主从设备切换发送 / 接收角色时的延迟（通常≥4 个 CLK 周期）。

2. 电路设计的核心要点

2.1 信号完整性设计

• 走线长度匹配：

• DATA [0-3] 数据线长度差应控制在 ±5mm 以内，避免信号 skew 导致时序错乱。

• CMD 线与 CLK 线长度差建议控制在 ±10mm 以内。

• 阻抗控制：

• 单端信号线阻抗控制在 50Ω（±10%）。

• 差分信号线（如高速模式）阻抗控制在 100Ω（±10%）。

• 终端匹配：

• 高速模式下，DATA 线建议添加串联匹配电阻（22Ω-33Ω），减少反射。

• CMD 线可添加并联下拉电阻（10kΩ），提高抗干扰能力。

2.2 时序匹配设计

• 时钟驱动能力：

• CLK 信号上升 / 下降时间应控制在 5ns 以内（通过驱动电路或上拉 / 下拉电阻调整）。

• 避免 CLK 信号过冲或振铃，可添加小阻值串联电阻（10Ω-22Ω）。

• 总线翻转控制：

• 在 CMD 和 DATA 线切换方向时，添加足够的延时（通常≥4 个 CLK 周期）。

• 硬件上可通过方向控制引脚（如 DIR）实现自动切换。

2.3 电源管理设计

• 电源滤波：

• 每个 SDIO 设备的 VCC 引脚需并联 100nF 陶瓷电容（靠近引脚）和 10μF 电解电容。

• 高速模式下建议使用低 ESR（等效串联电阻）电容，减少电源噪声。

• 电源排序：

• SD 卡电源（VCC）需先于主机电源稳定，避免初始化异常。

• 可通过电源管理 IC 或 RC 延时电路实现。

2.4 电平转换设计

• 3.3V→1.8V 转换：

• 若主机为 3.3V 而 SD 卡支持 1.8V，需使用双向电平转换器（如 TXB0104）。

• 确保转换延迟≤1ns，避免影响时序。

• 注意信号方向：

• CMD 线和 DATA 线为双向信号，需使用支持双向转换的芯片。

3. PCB 设计建议

• 层堆叠：

• 推荐至少 4 层 PCB：信号层 - 地平面 - 电源平面 - 信号层。

• 地平面和电源平面紧邻信号层，提供良好的信号回流路径。

• 走线间距：

• 相邻信号线间距≥20mil（0.5mm），减少串扰。

• DATA 线组与其他信号保持≥30mil 间距。

• 过孔数量：

• 尽量减少过孔，每条信号线过孔不超过 2 个（每个过孔引入约 0.5ns 延迟）。

4. 关键器件选型

• SD 卡座：

• 选择支持目标频率的卡座（如高速模式需选择支持 50MHz 的型号）。

• 注意卡座引脚的接触电阻（≤50mΩ）和寄生电容（≤5pF）。

• 上拉 / 下拉电阻：

• CMD 线建议使用 4.7kΩ 上拉电阻（连接到 VCC）。

• 初始状态下，CLK、CMD 和 DATA 线需通过电阻拉至高或低电平。

• 去耦电容：

• 选择低 ESL（等效串联电感）的陶瓷电容（如 X7R 或 X5R 材质）。

• 高频应用中可并联多个不同容值的电容（如 100nF + 10nF）。

5. 电路验证与调试

• 示波器测试：

• 测量 CLK 信号的频率、占空比和上升 / 下降时间。

• 验证 CMD 和 DATA 信号的时序是否符合 SDIO 规范。

• 逻辑分析仪捕获：

• 捕获完整的命令 - 响应序列，检查 CRC 校验和数据完整性。

• 监测总线翻转期间的信号状态，确保无竞争条件。

• 功能测试：

• 执行读写测试，验证数据传输的准确性。

• 在不同温度和电压条件下测试稳定性（工业级应用需覆盖 - 40℃~+85℃）。

6. 常见问题排查

• 初始化失败：

• 检查 CLK 信号是否正常（频率、占空比）。

• 验证 CMD 线的上拉电阻和电平转换。

• 数据传输错误：

• 检查 DATA 线的阻抗匹配和走线长度。

• 增加 CRC 校验和错误重试机制。

• 高速模式不稳定：

• 检查电源噪声和纹波（需≤50mV）。

• 优化时钟信号质量，减少抖动。

电路设计示例

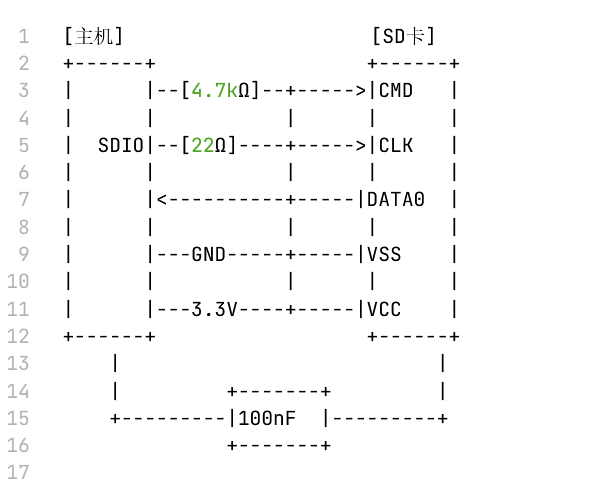

以下是一个简化的 SDIO 电路设计示例（1 位模式，3.3V 系统）：

这个设计涵盖了基本的连接、上拉电阻和去耦电容。实际应用中，需根据具体设备和频率要求进行调整。

通过以上步骤，可确保 SDIO 电路在时序、信号质量和可靠性方面满足设计要求，实现稳定的数据传输。
